• 收到机器后检查装箱清单和机器配置

• 机器享有一年保修，在此期间我们负责维护和修理，不向客户收取费用（不包括客户未严格按照说明操作机器的情况）。

• 本机采用磁力泵作为执行机构，拆卸磁力泵前请关闭电源进行清洁和维修，以免造成电机和灌装部分的损坏。

• 控制部分和磁性部分在出厂前已调试完毕。收到机器后请勿拆卸这些部件。

• 供电电源为220/50hz或110V/60HZ

• 机器应远离空压机/弧焊机/高频炉等强干扰源。

• 机器应远离紫外线烘箱等高温源，以免机器过载；

• 机器应放置在干燥的地方，切勿让液体或水溅入散热器出口，以免造成短路。

一、结构

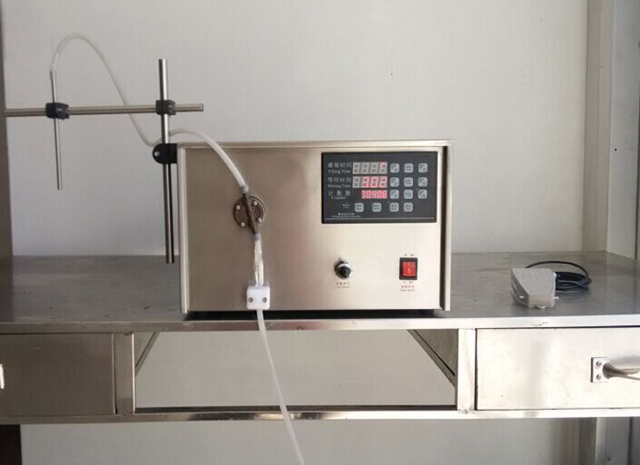

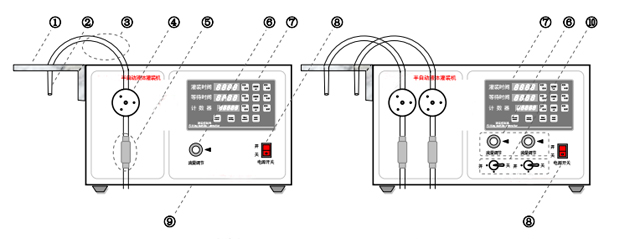

 图1 单头磁性填料 图2 双头磁性填料

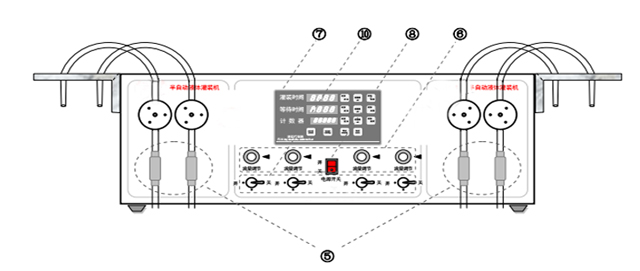

图3 四头电磁灌装机

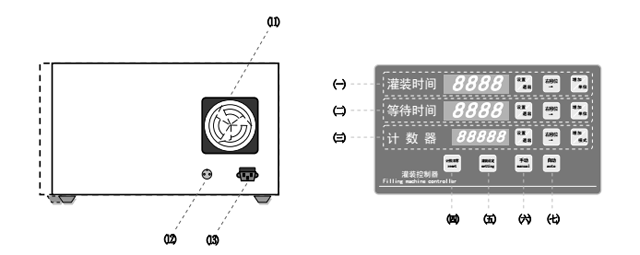

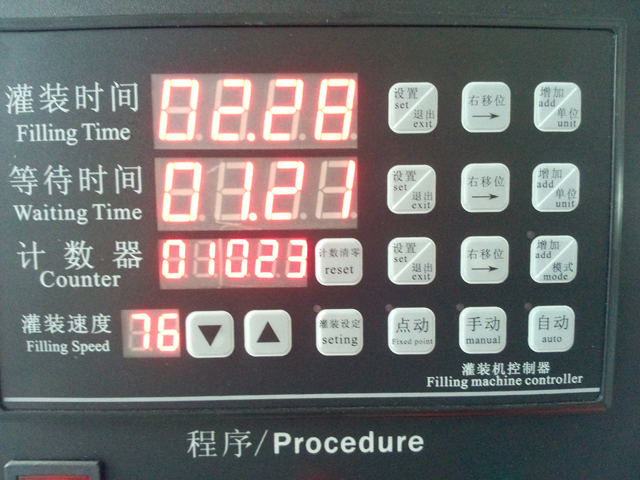

 图4 磁力灌装机背面视频    图5 磁力灌装控制面板

二、说明

◆ 效率高；灌装速度快，适合中小规模生产；

◆ 变频调速，运行均匀；中英文控制面板，操作方便，清洁方便；

◆ 台式机箱，小巧方便，耐用，易于维护；

◆ 日本产电机；

◆ 灌装嘴从1个到8个，可定制。

◆ 适用于非颗粒状液体低粘度水。

三、功能

磁力泵灌装机械的灌装工艺

控制面板：

① 支撑：支撑输出管道，调节管道高度；

② 灌装管道：将物料从管道灌装至灌装容器；

③ 输送管：连接灌装头磁力泵和单向阀，材质为硅胶；

④ 磁力泵：定量输送液体的驱动源；

⑤ 单向阀：玻璃阀，在机器待机时阻止物料返回料斗；

⑥ 流量旋钮：转动旋钮控制物料流量；

⑦ 控制面板：核心部件，通过控制使机器正常运行；灌装时间（灌装量）/时间间隔；也可以通过调节控制面板来切换自动和手动模式。

⑧ 电源开关：控制电源；

⑨ 灌装机：内部装有磁力泵及其他电子设备。

⑩ 启动/停止按钮：当机器配备两个或多个喷嘴时，通过控制此按钮可以使灌装喷嘴单独工作

⑾ 散热器出风口：散发热量，降低机器温度；

⑿ 脚踏插头：当机器处于手动模式时，连接插头即可使机器以手动灌装模式运行；

⒀ 电源插座：电源

四、YX-I型磁力泵灌装机基本参数：

填充量：≤20 bpm
功率：40瓦
速度：25bpm
流量：≤20ml/s（水）
电源：AC220V 50/60Hz
灌装量：1ml-5000ml（可调）
出口直径： φ6mm(标准)\φ8mm\可定制
灌装误差：≤±0.5%
相对湿度：10 -85 ℃，无凝结
灌装头：1/2/4
温度：10℃-90℃
机器材质：不锈钢
防护等级：IP 32
尺寸：385mm×295mm×210mm
机器重量：15Kg（不含零配件）

YX-I型磁力泵灌装设备的应用

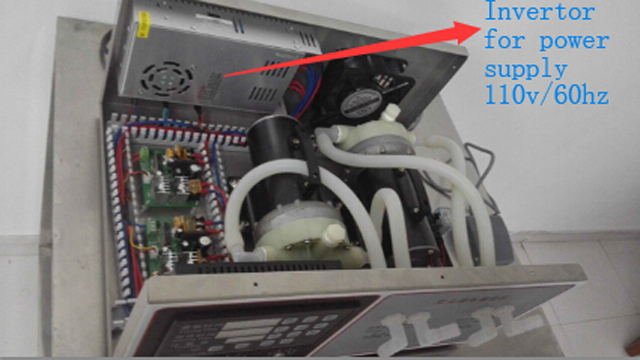

如果客户所在国家的供电电源为110V/60HZ，则机器内部应配备逆变器：

包装及运输：
