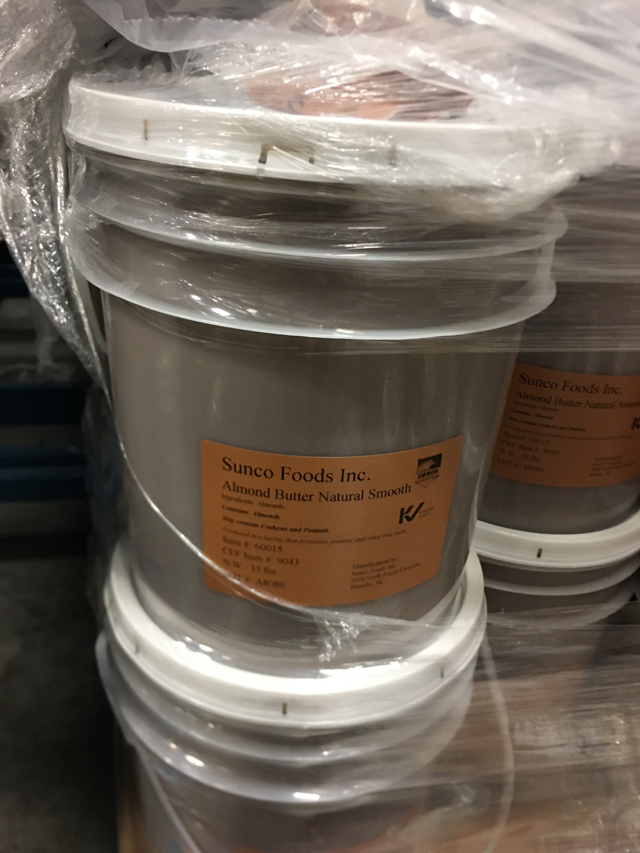

本方案是针对10-30L瓶型的花生酱颗粒灌装设计。

本设备采用A、B双输送线双挡瓶机构，灌装头采用伺服提升及伺服纵向移位功能，可以准确的在A、B线间往复切换，当需要清洗泵及灌装头时可以通过伺服移至清洗位置C，无易损件，易保养，比传统柱塞式灌装机灌装量调节范围大，灌装精度高。流水线灌装机广泛应用于石化、日化、制药、食品、农药等行业的包装流水线中，输送线能对灌装流水线不间断的提供所需灌装的包装瓶，它采用无级调速，输送口大小可调，适用于不同包装的流水线的需求。

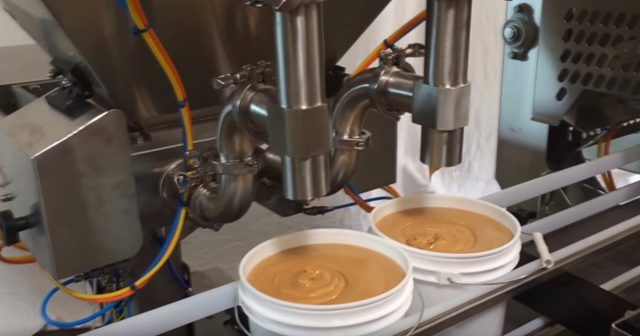

在设计上采用机械为主的直线运动方式，利用PLC逻辑控制器、伺服及各种检测感应装置达到自动控制的目的，设备材料使用304不锈钢，铝合金框，完全符合GMP标准。设备操作简单，可在短时间内调整完成不同容量瓶型的灌装要求，达到一机数用的成本效益。本机采用PLC可编程控制,配以触摸屏人机界面系统,灌装量的调节、灌装速度快慢、整个设备系统都在人机界面上轻轻一按就能完成，方便又直接，如图1、2所示。

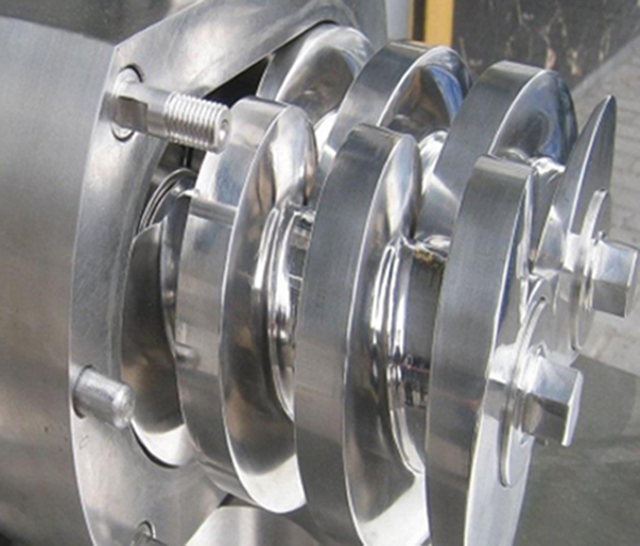

灌装方式采用双螺旋灌装泵灌装，双螺旋灌装泵是由特殊设计的一对螺旋系统相互啮合，它们之间形成一系列动态的空间曲面的密封面，由于螺旋的相互啮合与衬筒内壁的紧密配合，在泵的吸入口与排出口之间被分隔成一系列多个密封空间。随着螺旋的转动和啮合，这些密封空间在泵的吸入端连续不断形成将液体吸入其中，并且吸入室沿螺旋轴方向连续的推移至排出端，将封闭在各个独立空间中的液体连续不断，平稳的排出，犹如螺母在螺旋回转时被不断向前推进，螺杆泵结构如图2所示，采用双螺旋转子结构，输送液体过程均匀，不挤压、剪切、搅拌、破坏物料，输送均匀，运转噪音低于65分贝，整体采用304不锈钢抛光处理，均达到镜面效果，表面不挂渣，卫生级材质，外观精美，清洗拆装方便，密封采用食品级硅橡胶，耐磨耐用，确保达到食品级的安全性能。

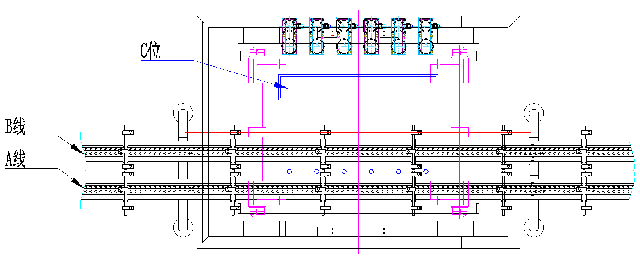

机器示意图（6头为例）

相关参数螺杆式灌装机双头
