高速直线贴标机最高速度可以达到250瓶每分钟。具体速度需要结合瓶型标签客户的特殊要求等等。

单侧面贴标机工作视频

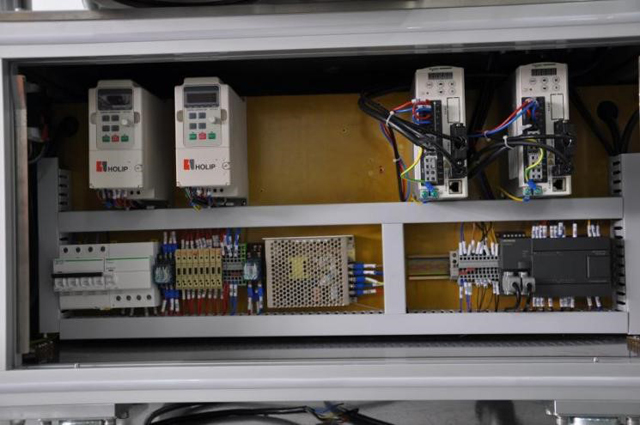

设备配置表：

序号    项目    元器件名称    数量    品牌    品牌来源地
1    送标器1    伺服电机750W    1    安川/施耐德    日本/法国
2        电机驱动器750W    1    安川/施耐德    日本/法国
3    送标器2    伺服电机750W    1    安川/施耐德    日本/法国
4        电机驱动器750W    1    安川/施耐德    日本/法国
5    顶带    伺服电机750W    1    安川/施耐德    日本/法国
6        电机驱动器750W    1    安川/施耐德    日本/法国
7        编码器    1    欧姆龙    日本
8    输送带    三相电机    1    史克马    日本
9        变频器    1    海利普    丹麦
10    夹持带    三相电机    1    精研    中国
11        变频器    1    海利普    丹麦
12    分瓶机构    三相电机    2    精研    中国
13        变频器    1    海利普    丹麦
14    机柜    304不锈钢机柜    1    非标定制    非标定制
15        地脚    1    非标定制    非标定制
16    触摸屏    HMI    1    威纶通    台湾
17    逻辑控制器    PLC 可编程控制器    1    西门子    德国
18    标签电眼    光纤放大器    2    松下    日本
19    标签用完    光电开关    2    西克    德国
20    测物电眼    透明反光镜    1    基恩士    日本
21    堵瓶电眼    透明反光镜    1    基恩士    日本
22    低压器件    开关电源    1    施耐德    法国
23        隔离开关    1    明纬    中国
24        断路器    1    施耐德    法国
25        接触器    1    施耐德    法国
26        继电器    1    施耐德    法国
27        三色警灯    1    台邦    中国

3.4 优势特点

● PLC控制系统 ：整个系统采用西门子PLC控制，系统构成灵活，扩展容易，能适应各种恶劣的运行环境，抗干扰能力强，可靠性强；

●人机界面：采用触摸屏，工业级触控系统，中文操作界面，具有灵活的菜单配置和功能的选择特性；实时显示当前运行数据及报警信息；可编辑参数和系统功能，并可存储50组参数；拥有完整的三级用户权限。

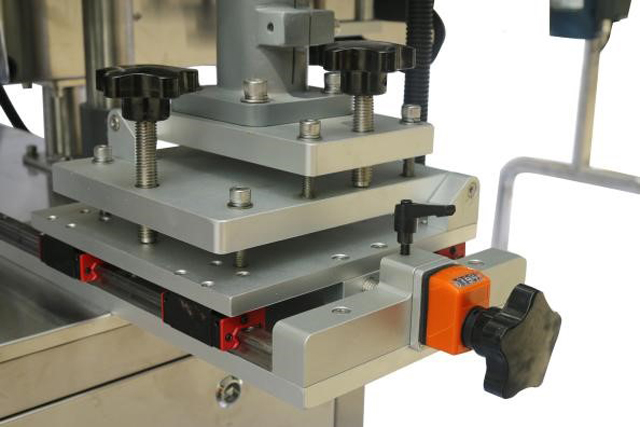

●贴标头: 采用安川伺服电机为动力，标签驱动采用金刚砂材料制作的驱动辊，摩擦力极好，确保标签运动过程中不打滑，保证送标精度，而且非常耐磨，克服了用橡胶或金属材料易被磨损后出现标签打滑或跑偏的现象。同时，与驱动辊配合的压辊设计非常灵活精巧，可以和驱动辊均匀地紧贴在一起，防止出现标签跑偏的现象。

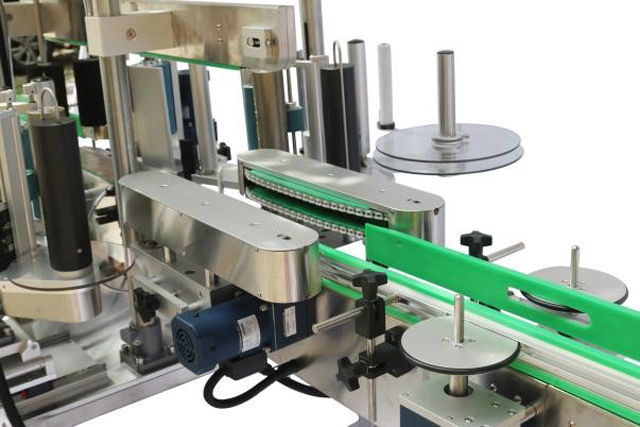

● 分瓶轮：使用双分瓶轮结构，单独电机控制，使产品等距进入贴标工位，防止产品间隔不一致，导致贴标不稳定，影响贴标精度。
●主输送带：采用板列输送带，保证产品被平稳输送，不会上下抖动；使用日本史克马电机驱动，海利普（同丹佛斯）变频器调速，具有高速度、高稳定性的特点。
● 光纤电眼：采用进口电眼，能确保稳定的检测出物体，，从而保证贴标的稳定，不出错。
● 一机多用：贴标位置可根据被贴物的尺寸调节，适应多种产品用同一台机器贴标。
● 材料绿色环保：整机及所有配件采用304不锈钢制作，不生锈，无污染。

高速贴标机直线式基本配置：

型号 YX-650A
送标器类型：安川伺服马达控制
停标精度：±0.3mm
贴标精度：±1.0mm (未计被贴物及标签误差)
出标速度： 0～60米/分钟
系统产能： 0～260件/分钟(和瓶子尺寸有关)
运行/操作方向：    左→右或右→左（以操作者面向触控屏为准）
输送带速度： 0～40米/分钟
 重   量：   约100kg
适用标签：    不干胶单排卷装不透明或者透明标签，半透明格拉辛底纸；标签卷内径φ76.2mm，最大标签卷外径φ340mm；标签底纸宽度
16 mm～200mm
 适用产品长度：70-120mm（需要更大尺寸需定制）
电   源：   AC220V±5%  50/60Hz

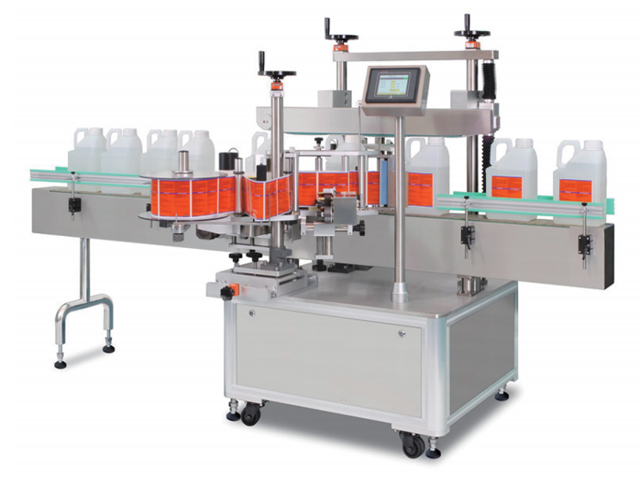

成品图片：

相关资料

4.1文件清单：
1、机械维护手册
2、电气使用说明书
3、电气图纸
