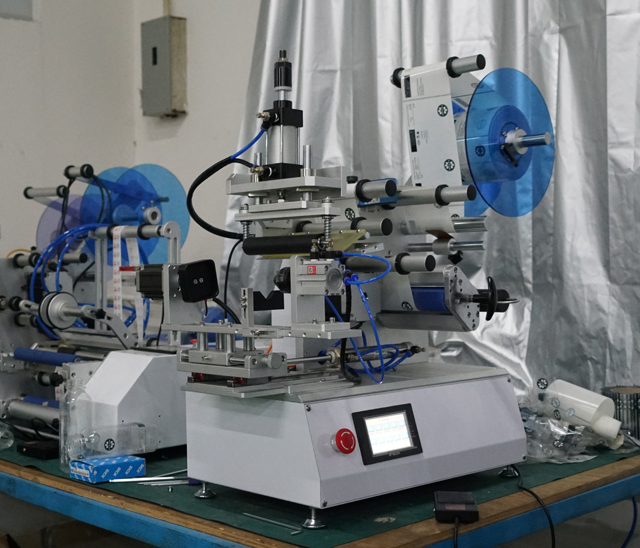

1-1 贴标机介绍

贴标机是自动将标签贴到产品表面的一种自动化设备的简称，它可以代替人工贴标签，提高生产效
率和质量。按自动化程度可分为手动贴标机、半自动贴标机和全自动贴标机；按产品的形状可分为圆
瓶贴标机、偏瓶贴标机和异形瓶贴标机；按产品的放置可分为立式贴标和卧式贴标机。
1-2 机构介绍

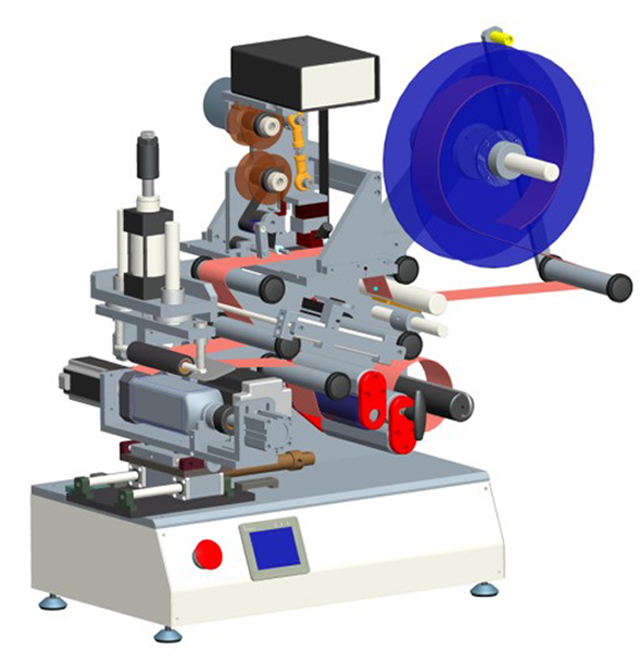

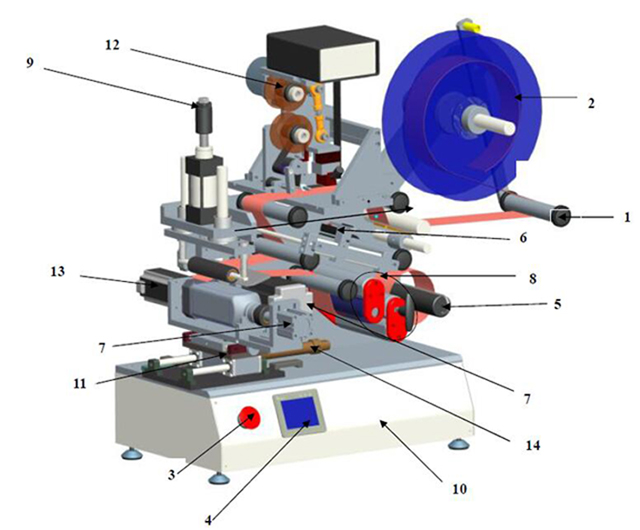

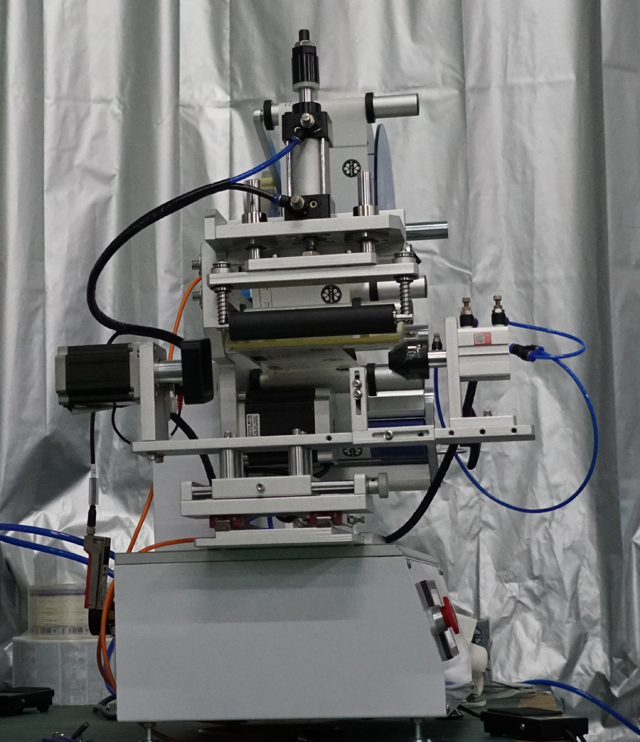

1-2-1 正面图

1、滚筒：用于标签的绕行；2、料盘：用于放置成圈标签；3、急停按钮；4、人机界面：人机对话空
窗口，对贴标机进行各种调试，设置；5、收料机构：回收的标签的底纸；6、测标电眼：检测标签 ；
7、牵引电机；8、牵引机构：拉动底纸，将标签剥离；9 覆标汽缸：将标签压到产品上面
；10、控制电箱：用于机器的电路排布；11、治具台：用于安放工件的治具；12.打码机；13.覆标电机；
14.前后气缸；

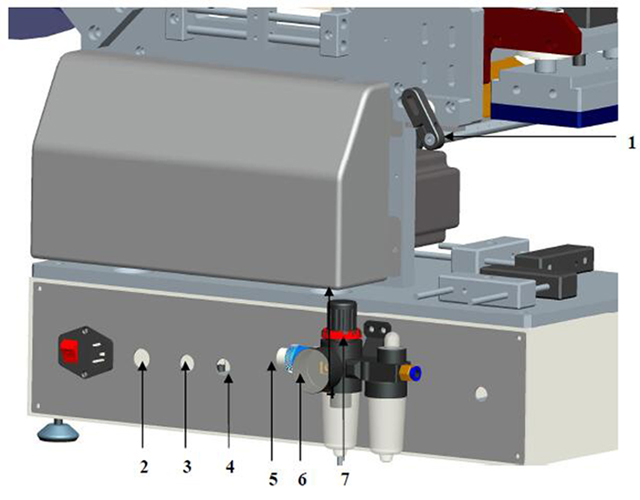

1、吹气管 2、脚踏接口 3、备用端口 4．备用端口 5．气管接口 6．气压表7．气压调节阀
1-3 半自动贴标机技术参数

1.适用标签长度：10 mm~150 mm
2.适用标签宽度：10 mm~150 mm
3.适用纸卷内径：40mm 或76mm

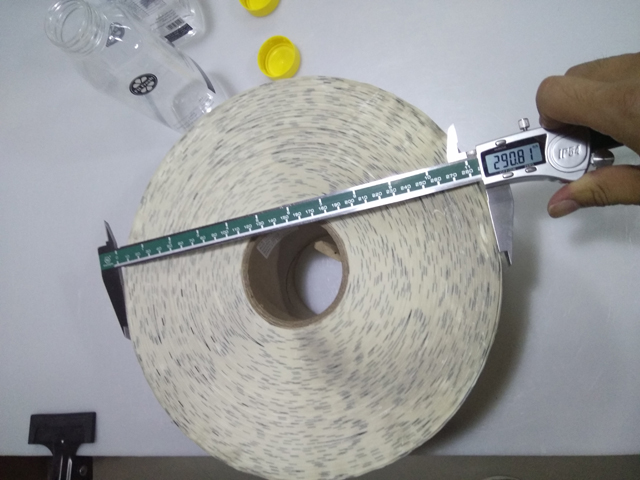

4.纸卷外径：φ≤250 mm
5.室内温度： -10℃～40℃
6.室内湿度： 35～85﹪
7.电源： 220V，50HZ
8.整机尺寸： 550*550*650 (L*W*H)
9.重量：32kg
1-4 适用范围

1.广泛用于食品、医药、化妆品、日化、电子等行业。
2.用于半成品或成品中的平面和部分圆弧面半自动贴标。

贴标机使用
2-1 贴标机原理
1．传动系统：电机通过同步皮带带动牵引机构和收料机构，给标签剥离提供动力，从而实现标签剥离
和回收底纸.。
2．控制系统：本机采用电和气结合控制，电眼（传感器）和脚踏开关将获得的信号传递到PLC 集中处
理器中依照设定的程式进行处理，从而实现剥标、吸标、覆标和计数功能。
2-2 操作流程
1.开机 “
2 安装标签
3 纠正标带
4.调电眼
5.进入“手动操作”画面
6.点击“标签原位”。然后再点击“标签长度测量”
7. 贴标签位调整
8. 点击触摸屏主画面“执行生产”
9，点击“执行生产”画面中的“启动”按钮；
10. 踩下“脚踏开关”贴标；
11.调整贴标位置；（参考2—4）
2-3 开机/关机
开机：
1．将机器及周围清理干净，检查有无松动现象。
2．连接电源线到贴标机后面的电源插座，并将电源插座旁边的开关处于开启状态。
2．将电源线的另一端接到交流插座，使用电压为220V,50Hz.
3.把主面版的急停开关调至开启状态
4.将高压气体接入入气孔（并确认打开开关）
关机：
1．在正常使用的情况下，可直接将电源线脱离交流插座或按下急停开关。
注意!!!
 请勿在手潮湿时接触电源线或插电源，否则将引起触电
 请勿将重物压在电源线上。
2-4、电眼调整
本设备配置2 套电眼，分别为测物电眼、测标电眼。
1， 位置调整
通过电眼架，可进行前后、高低位置调整，以适应不同的瓶子和标签。调整方法参考机械机构介绍部
分。
2. 位置调整
通过电眼架，可进行前后、高低位置调整，以适应不同的瓶子和标签。调整方法参考机械机构介绍部分。

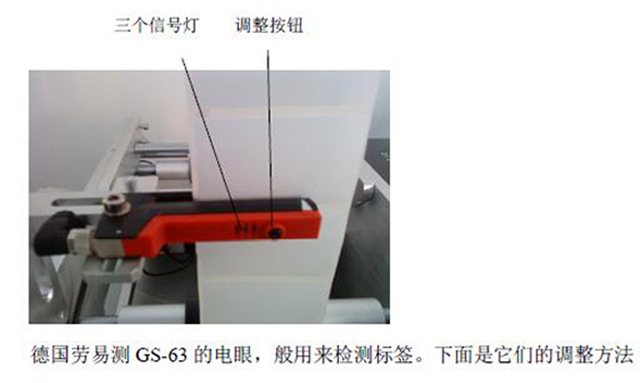

德国劳易测GS-63 的电眼，般用来检测标签。下面是它们的调整方法

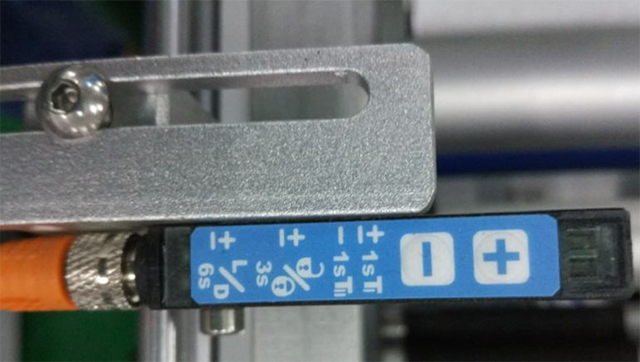

1、劳易测GS-63 电眼的调整：
工作原理说明：根据厚度的不同来识别标签之间的缝隙。（通过光线穿透没有标签的地方与不穿透有
标签的地方来识别）适用于纸质的标签或者其他有一定厚度的标签
旋钮指示说明： 绿色信号灯：电源灯
黄色信号灯：识别状态灯（ 黄灯亮起，表示有信号输出）
调整按钮：调整用于设置不同标签的检测

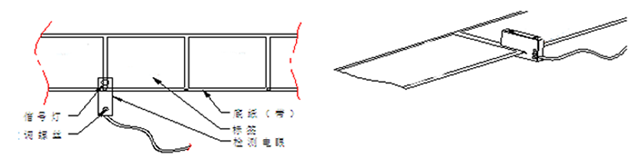

首先如下图示一样将标签穿过电眼：如果拉动标签，黄色信号灯会在标签与标签间的缝隙亮起，在有
标签的地方熄灭，这时就可以不用重新设置，可以直接使用。当黄色信号灯是常亮或者常灭的情况下，
就需要重新设置电眼。设置方法如下：首先，将标签如图示穿过电眼的U 型槽，将有标签的地方置于
电眼的槽里面，持续按住调整按钮3 秒钟左右，可以看到电眼的黄色信号灯闪烁，然后松开按钮，将
没有标签的地方（只有标签的底纸）置于电眼槽内，持续按住调整按钮1 秒钟，然后松开按钮，此时，
设置完成。将标签在电眼槽内拉动，可以看到有标签的地方黄色信号灯熄灭，在标签与标签的缝隙处，
黄色信号灯亮起。

2.测标电眼（在这里仅作说明之用，并不代表客户所购买机型配置）

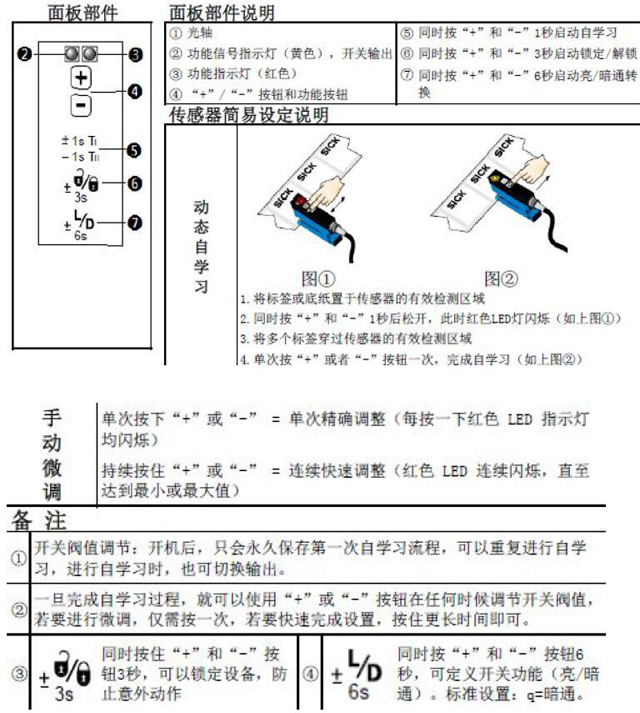

此为德国西克光电式槽型测标电眼（WFS3-40N415）：
把标签从电眼的槽里通过，将有标签的地方置于槽内，按住按钮1 两秒钟后松开，这时黄色指示灯闪
烁，然后把没有标签的地方置于槽内，按住按钮1 七秒钟后松开即可。拉动标签可以看到，在有标签
到没有标签的地方，指示灯会在亮起和熄灭间切换。在人机界面上的在线监控可以看到相应的测标会
有图蓝显示。如下图示：

工作原理说明：根据厚度的不同来识别标签之间的缝隙。（通过光线穿透没有标签的地方与不穿透有
标签的地方来识别）适用于纸质的标签或者其他有一定厚度的标签
首先如下图示一样将标签穿过电眼：如果拉动标签，黄色信号灯会在标签与标签间的缝隙亮起，在有
标签的地方熄灭，这时就可以不用重新设置，可以直接使用。当黄色信号灯是常亮或者常灭的情况下，
就需要重新设置电眼。设置方法如下：首先，将标签如图示穿过电眼的U 型槽，将有标签的地方置于
电眼的槽里面，持续按住调整按钮3 秒钟左右，可以看到电眼的黄色信号灯闪烁，然后松开按钮，将
没有标签的地方（只有标签的底纸）置于电眼槽内，持续按住调整按钮8 秒钟，然后松开按钮，此时，
设置完成。将标签在电眼槽内拉动，可以看到有标签的地方黄色信号灯熄灭，在标签与标签的缝隙处，
黄色信号灯亮起。

。。。。。。

注意事项

4-1 标签制作

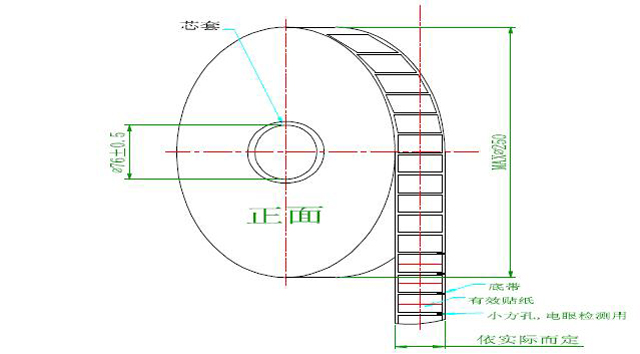

1.生产标签时，注意绕标方向。
2.确保电眼检测孔的无异物，不能留有冲孔的纸宵,否则电眼无法辨认，引起重复出标。
3.确保标签与底纸顺利剥离开。
4-2 日常维护
1.正常使用情况下，定期对设备进行检修。
2.定期对设备进行防尘和防锈处理。
3.如长时间内不使用，需断开电源并做好保养工作。
4-3 附件

本贴标机标准附件：操作说明书一份、六角板手一套、电眼调节螺丝刀一把。
